Esta seção esboça os problemas mais comuns que ocorrem na placa mãe, o que inclui fusíveis e desbloqueios malfeitos. A placa mãe é uma das partes mais frágeis do PSX e a maioria dos problemas que concernem a placa mãe ocorrem nos chamados ICs, que são alguns componentes da placa. São problemas um tanto difíceis de serem reparados e somente técnicos qualificados estão abilitados a fazer esse tipo de reparo. Por tanto, tome este tutorial apenas como curiosidade e aprendizado. Caso você queira arriscar e seguir tudo o que está descrito aqui, não nos responsabilizamos por eventuais problemas que você possa causar a sua Placa Mãe !
1º) Os fusíveis (SMFs) da superfície da montagem (ou os fusíveis do circuito de proteção) são as partes que geralmente precisam ser substituídas na placa mãe. Verifique para ver se há fusíveis queimados e substitua conforme está descrito abaixo:
a) Logo do PS601 (# 20) - aparece o
logo da Sony mas o motor e o laser não funcionam.
b) PS603 (# 20) - nenhuma imagem na tela, o motor e o laser não funcionam.
c) PS602 (# 20) - nenhuma resposta na Saída Serial do console.
d) PS605 (# 15) - os Controles e o Memory Card não funcionam.
e) PS604 (# 50) - tela preta, o motor e o laser não funcionam
#15 = .6 to .7 amp
#20 = .8 to 1.0 amp
#50 = 2.0 to 2.3 amp

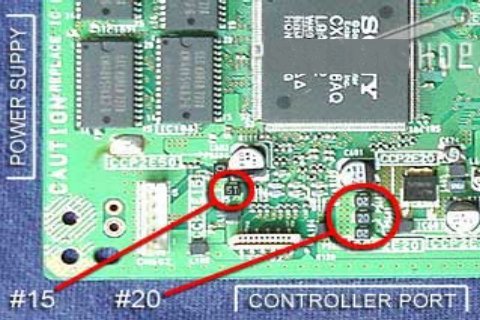

Veja figuras 1 e 2.
Figura 1
Figura 2

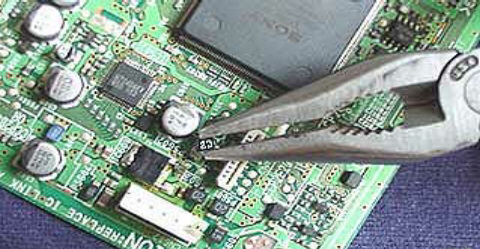

2) Os fusíveis são facilmente removidos com os alicates de bico longo. Retire delicadamente conforme mostra a figura 3. Você pode também aquecê-los nos pontos da solda para afrouxar a peça antes de removê-la. Reponha os tais fusíveis por outros de mesmo valor. Você deverá soldá-los com a ajuda de uma Lupa e com EXTREMO CUIDADO !
Figura 3

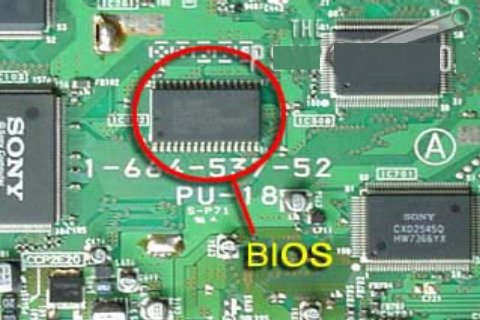

3º) O microchip da BIOS, figura 4, é onde os dados da fábrica são armazenados. É o IC de PSX mais fácil de ser danificado e é onde aparecem a maioria dos problemas. Isto é mais fácil de ocorrer quando mudamos a BIOS de um console Japonês, pela BIOS de um console Americano. Se substituir o fusível #50 não for bastante para remediar a tela preta, então você necessita verificar a BIOS para ver se é ela que está causando o problema. Verifique também para ver se há pontos de solda malfeitos.
Figura 4

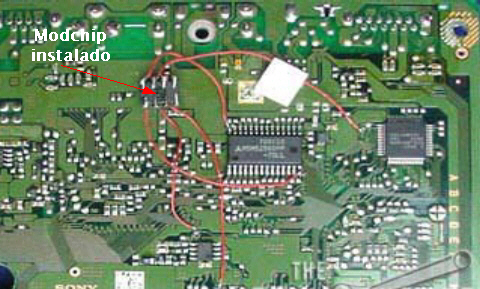

5º) Os Modchips também são responsáveis por alguns problemas como: CDs que não conseguem rodar corretamente, jogos que travam constantemente e loadings extremamente demorados. Você deve certificar-se de que não há nada pressionando o Modchip na Placa Mãe ou de que não há nenhum fio solto, pois geralmente isso causa a maioria dos problemas de travamento de jogos.
Figura 5
